    RSH-Q520气泡检测传感器

    原理:气泡检测传感器是根据超声波在不同介质中的不同传播特性,通过特殊的电路分析处理,以智能辨别出被监测流动管道中的介质状况。适用:气泡检测传感器广泛用于探测管路内流动液体中的空气、气泡、泡沫、血液透析机空气壶液位检测,适用于不同行业,对胶水中气泡检测,输液泵,蠕动泵等设备。

    产品概览

    特点优势

    1、精度高,抗干扰能力强,可以检测 直径2.8mm 单个小气泡,响应时间 500μS,检测阈值和响应时间还可按用户要求设定;
    2、一键式安装,卡入式装管,不须截断管路,对检测液体无污染;
    3、不受流体颜色和管材变化的影响,可检测绝大多数液体中的气泡;
    4、低成本、长寿命、低耗电;
    5、本型号适合外径 6~12mm(软管),别的管径或硬质管路可按用户要求定制,适用面广;


    原理及适用范围
    原理:气泡检测传感器是根据超声波在不同介质中的不同传播特性,通过特殊的电路分析处理,以智能辨别出被监测流动管道中的介质状况。
    适用:气泡检测传感器广泛用于探测管路内流动液体中的空气、气泡、泡沫、血液透析机空气壶液位检测,适用于不同行业,对胶水中气泡检测,输液泵,蠕动泵等设备。

    结构组成
    由控制器和气泡检测传感器组成

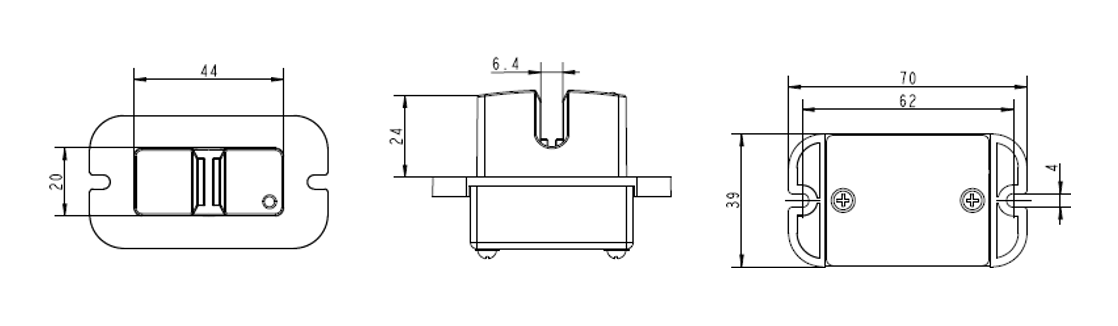

    外形尺寸

    气泡检测传感器

    优势一:一键式安装
    无需工具即可完成安装。卡入式装管,无需截断管路,对检测液体无污染;

    优势二:按需求定制
    对应细径软管(ø6mm /ø8mm / ø10mm / ø12mm)可根据需求定制;
    采用专业设计,卡管槽两面镜面抛光,检测区域光滑平整,弧形凹槽和管壁完美贴合,实现绝妙匹配。

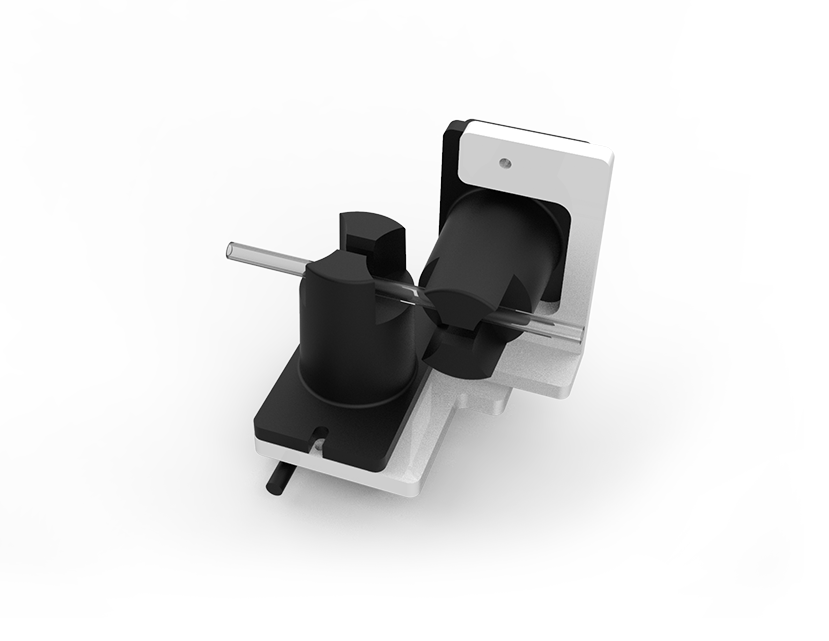

    优势三:两个传感器固定共同工作 检测准确
    采用固定板将两个传感器90度交叉错开固定排列,完全包裹软管,检测准确。
    市面上使用一个感应器全包裹型气泡检测器,因为芯片面积小,所以无法准确检测软管内所有位置的气泡。

    优势四:适用面广
    各型号适合不同外径尺寸的软管,别的管径或硬质管路可按用户要求定制,
    不受流体颜色和管材变化的影响,可检测绝大多数液体中的气泡;

    规格参数

    种类

    可按用户要求定制

    ø6mm软管型

    ø8mm软管型

    ø10mm软管型

    ø12mm软管型

    符合认证

    EMC认证、符合RoHS认证

    可检测的气隙

    管内径70%以上

    检测物体

    液体

    适用管径

    可按用户要求定制

    外径

    ø6mm

    ø8mm

    ø10mm

    ø12mm

    内径

    ø4mm

    ø6mm

    ø8mm

    ø10mm

    使用软管种类

    透明树脂软管(PFA材质、PFA材质、软质PVC材质)、特弗龙软管、硅胶管、PU管等

    电源电压

    220v

    消耗电流

    45mA以下

    最小检测气泡

    直径2.8mm

    响应时间

    500μs以下

    工作指示灯

    绿色LED(无气泡时亮灯)

    资料下载

    • 设备彩页
    • 技术规格书
    • 调试视频
