    VCM点胶

    2021/10/19 8:28:02        1362

      VCM在手机上的应用:手机摄像头广泛的使用VCM实现自动对焦功能,通过VCM可以调节镜头的位置,呈现清晰的图像。

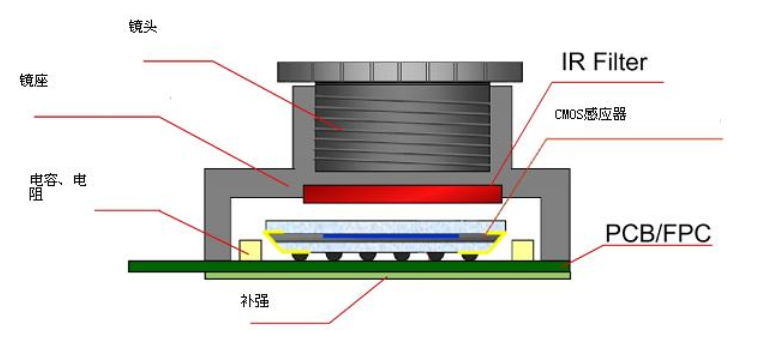

      VCM的组成FPC(用于连接主板及摄像头模块)、底壳后盖(一般为模内注塑工艺,用于链接FPC)、CMOS图像传感器、镜头组(一般有多片镜片组成,由注塑外壳固定并点胶组成固定镜头组)、磁铁/线圈(用于驱动电机电磁运动)、下导电盖(固定线圈、承载四周磁铁)、前锁止片(锁止及承载Bonding 弹片)、金属外壳(包覆整个VCM模块及电磁屏蔽)。

      VCM点胶优势适应手机极致轻薄的要求;较大程度的利用好有限的空间;并且可以达到抗震、防摔的功能。

      VCM的制程中需要用到大量的点胶工艺,如:抽头线&端子点焊锡膏,底座预接着,端子PIN接着,外壳四边(角)预接着等。
      VCM的点胶工艺难点

    1、元器件小、元件精密;
    2、点胶精度要求高,且点胶位置狭小(如窄边宽度不到0.3mm);
    3、点胶位置多;
    4、胶水多为粘稠的黑色热固胶,导电胶,锡膏,阻尼胶等阻力、颗粒较大的胶水;
    5、胶水特性导致的散点、溢出、胶水静置外径不规则等;

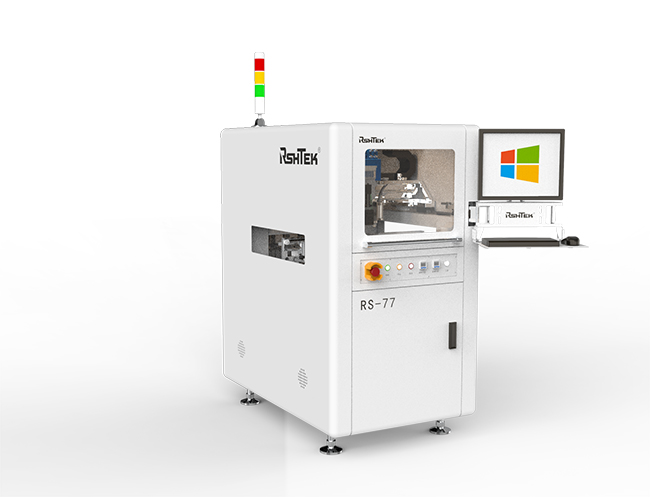

      RSHTEK研究各行业胶工艺十余年,全自动点胶机RS-77可以完成VCM制程中涉及的多种点胶工艺,实现精准点胶。

    全自动点胶机
