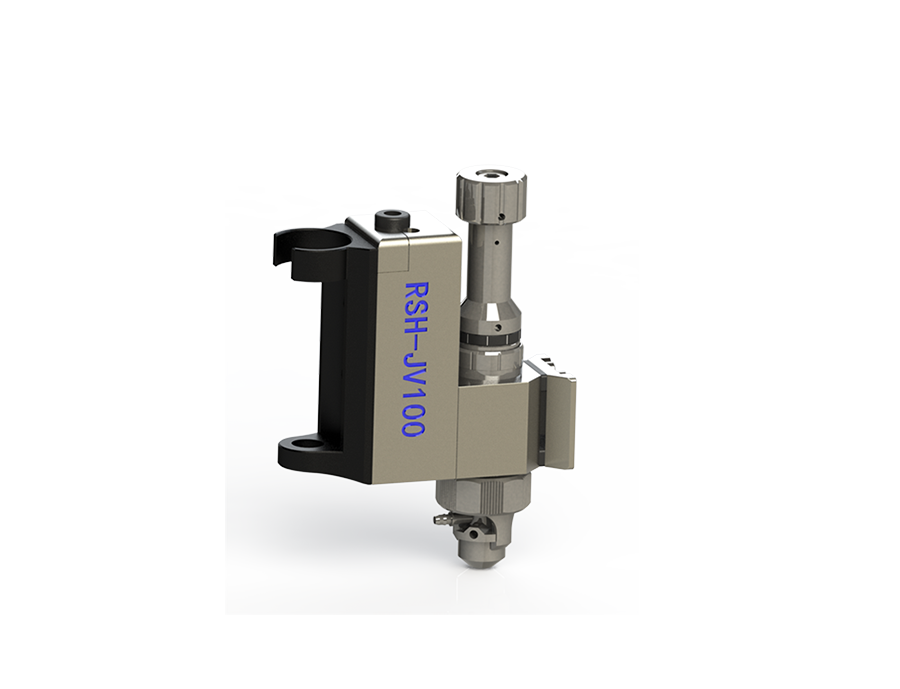

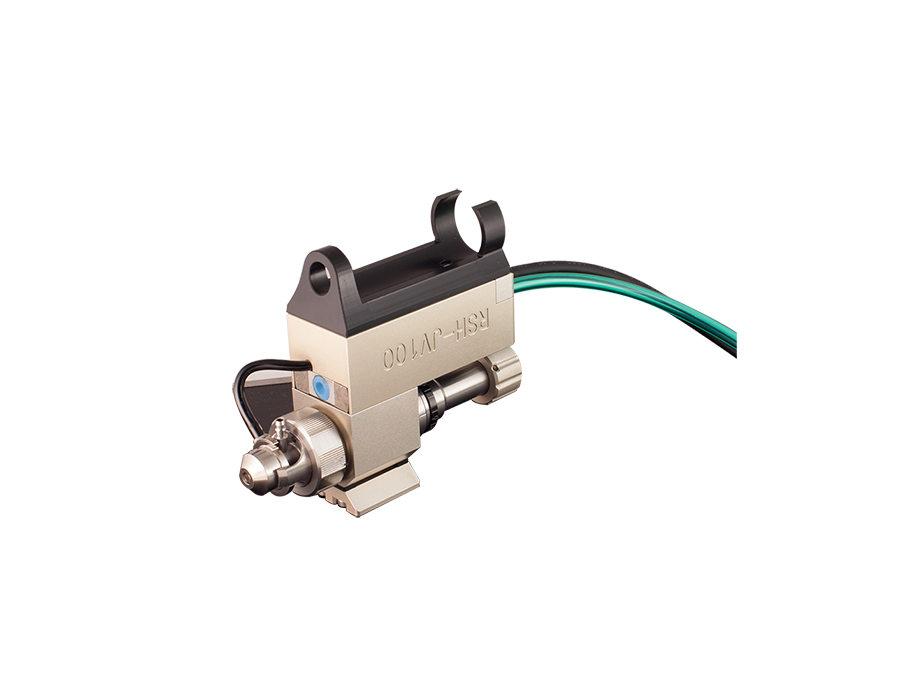

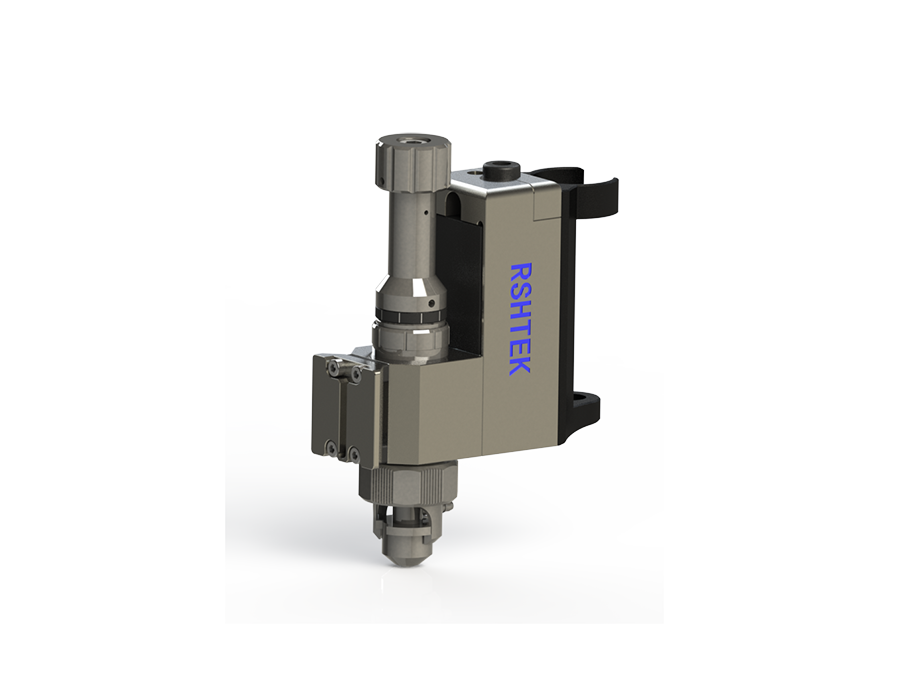

    JV100非接触式喷射阀

    JV100是一种非接触式的气动喷射点胶阀,可实现对多种流体、胶黏剂的高速喷射点胶,被广泛应用于SMT、FPC&PCB、家电、汽车电子、半导体、LED等行业。适合喷射多种流体,比如底部填充胶、包封胶、表面涂覆胶、UV固化胶、导电环氧胶、红胶、银浆、油墨等。可以直接集成在任何一款气动喷射阀点胶平台上,搭配气动喷射阀控制器可集成在一些气压点胶平台上。

    产品概览
    特点优势

    喷射点胶:无须设备Z轴移动,大幅度提升了点胶产能;

    胶点重量控制:可以达±0.01mg ,可重复性很高,保证了产品胶量的一致性;

    胶点直径:小至200微米,确保可在狭小空间内点胶;

    高速:喷射速度高达250点/秒,是传统点胶的3﹣7倍,流速高达400毫克/秒;

    闭环的流体加热:确保流体在整个通道内保持粘度恒定,高流速下也是如此;喷射线宽小至250微米;

    维护成本低:模块化的设计,易于拆装和清洗保养,耐磨材料配件,是普通材料的20倍以上;高灵活度:非接触,避免针头碰撞工件;

    较小的点胶量,适用于更紧凑的空间;

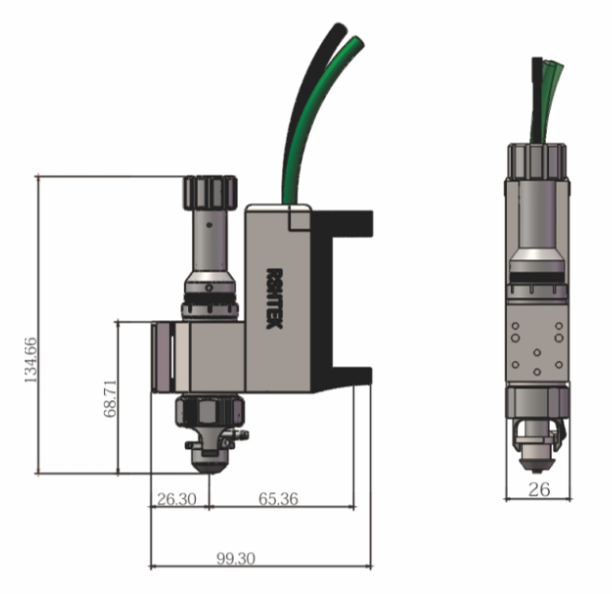

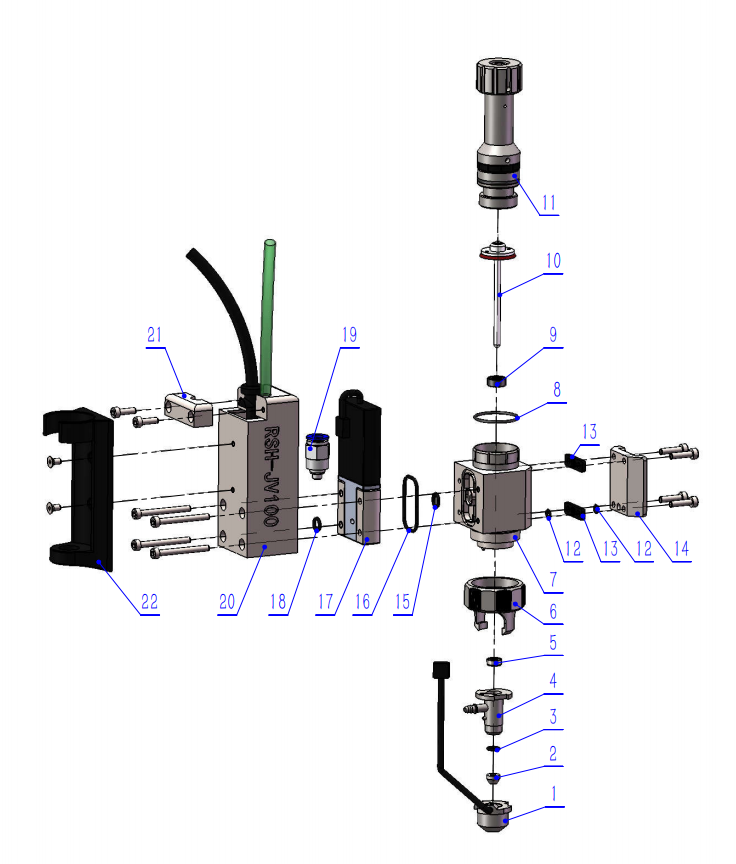

    爆炸图及尺寸图





    规格参数

    尺寸

    99.3×34×136.5(长×宽×高)

    重量

    500g

    撞针和喷嘴

    高碳钢耐磨、耐腐蚀材料

    最大工作频率

    250点/秒

    最小开阀压力

    0.45Mpa

    供料压力

    0-30Psi

    最高加热温度

    125℃

    喷嘴孔径

    0.03-1.5mm

    最小喷射点直径

    0.2mm

    资料下载

    • 设备彩页
    • 技术规格书
    • 调试视频
