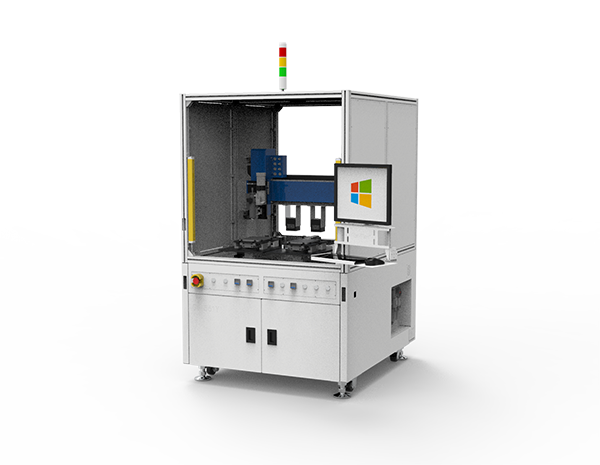

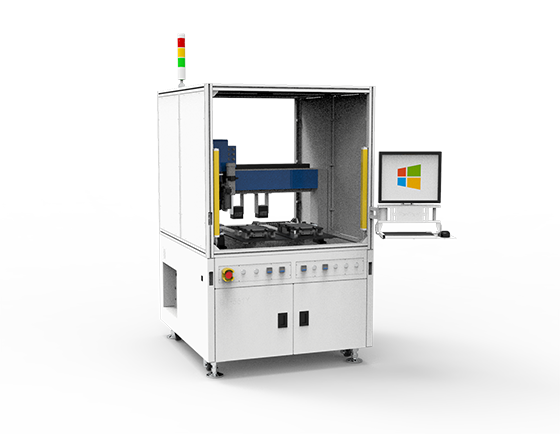

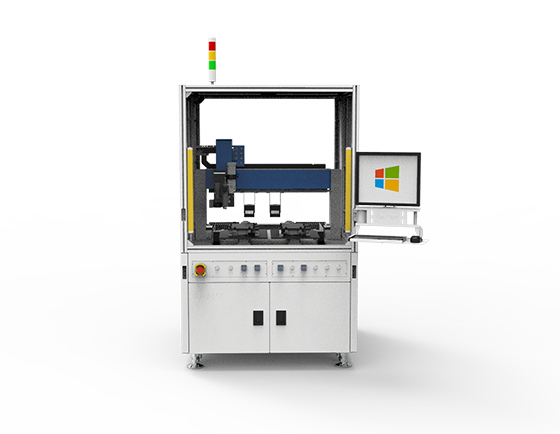

    GJ561Y双工位胶路固化点胶机

    睿斯合点胶机GJ561Y采用双Y轴双工位工作,同时增加面光源固化胶路,满足电控元件的点胶工艺需求。

    产品概览

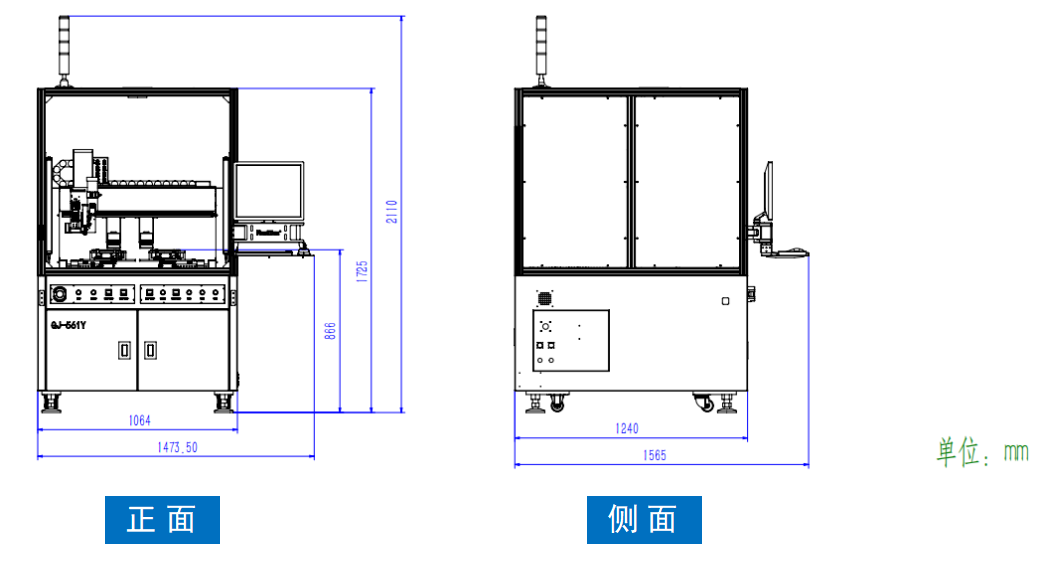

    GJ561Y点胶机尺寸图

    睿斯合点胶机GJ561Y是研发人员根据点胶产品的尺寸,将点胶设备的尺寸设计为:1064x1240x1725(W*D*H)。

    GJ561Y点胶机尺寸图

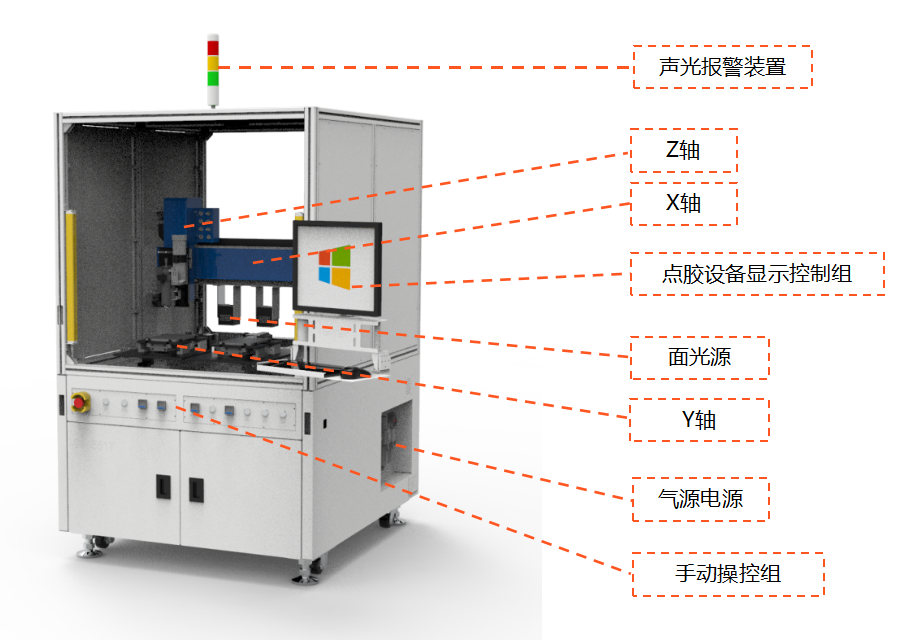

    GJ561Y点胶机外形模组展示

    GJ561Y点胶机配有双Y轴,较大的提高生产效率,同时配有胶路固化面光源,固化UV胶水。

    GJ561Y点胶机模组展示


    GJ561Y点胶机的特点

    可根据需求配备不同的点胶阀;

    双Y轴设计提高点胶效率;

    各Y轴配备面光源,快速固化UV胶水;

    规格参数

    GJ561Y

    基本参数

    外形尺寸 mm

    1064x1240x1725(W*D*H)

    用电需求

    电压220V,50HZ,电流16A

    气压需求MPa

    最小气压0.6

    功耗W

    ≦2000W

    有效区域 mm

    X500*Y650

    工作高度mm

    865

    Y轴负载(含载具)Kg

    20

    Z轴负载

    10

    轴数

    X、Y1、Y2、Z

    驱动方式

    伺服马达+精密滚珠丝杆(X\Y\Z)

    定位精度

    ±25um(X\Y\Z)

    重复精度

    ±20um(X\Y/Z)

    最大速度mm/s

    500(X/Y);300(Z)

    最大加速度

    1g(X/Y);0.3g(Z)

    视觉定位系统

    工业CCD

    计算机及软件

    Windows 系统,C++平台控制软件
