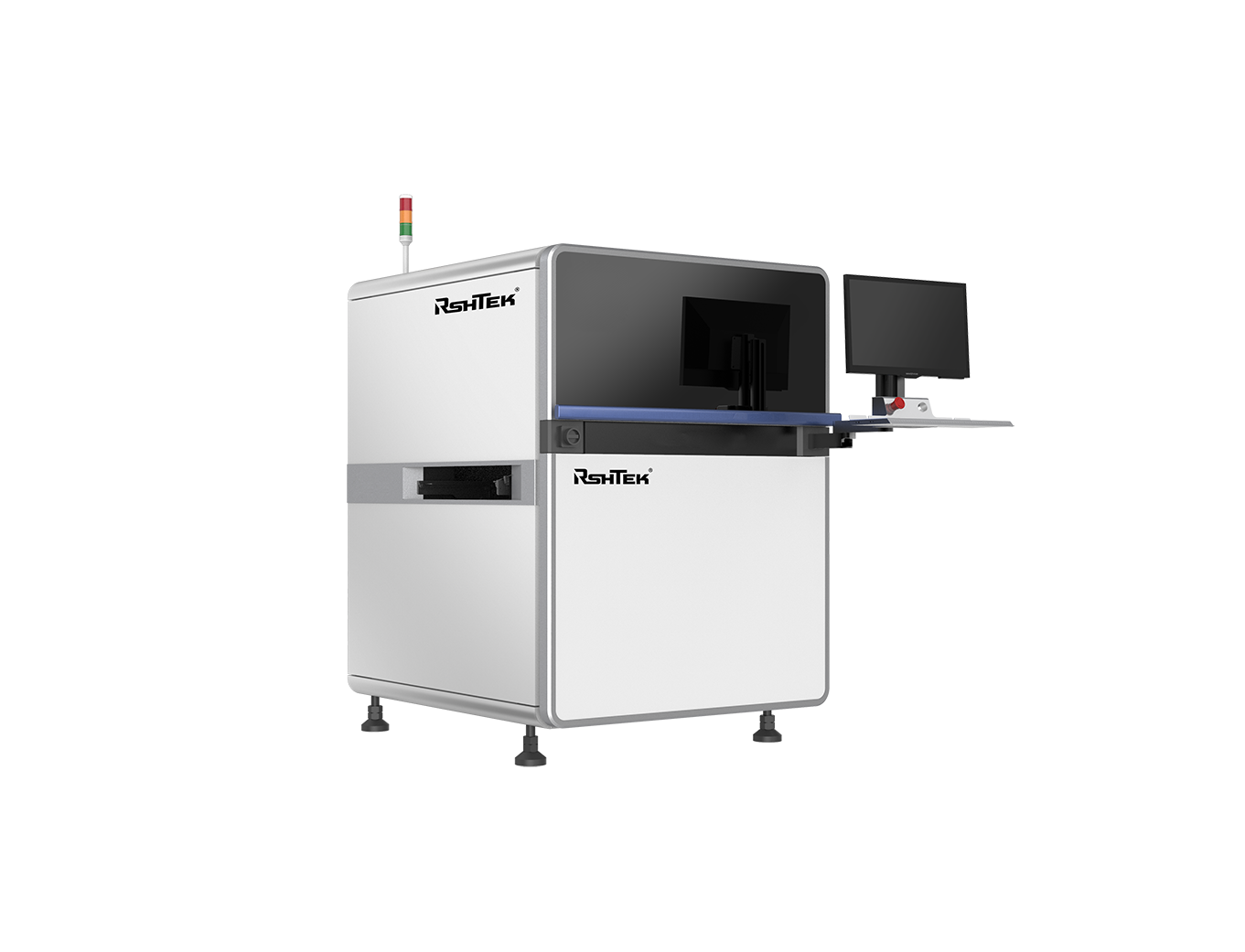

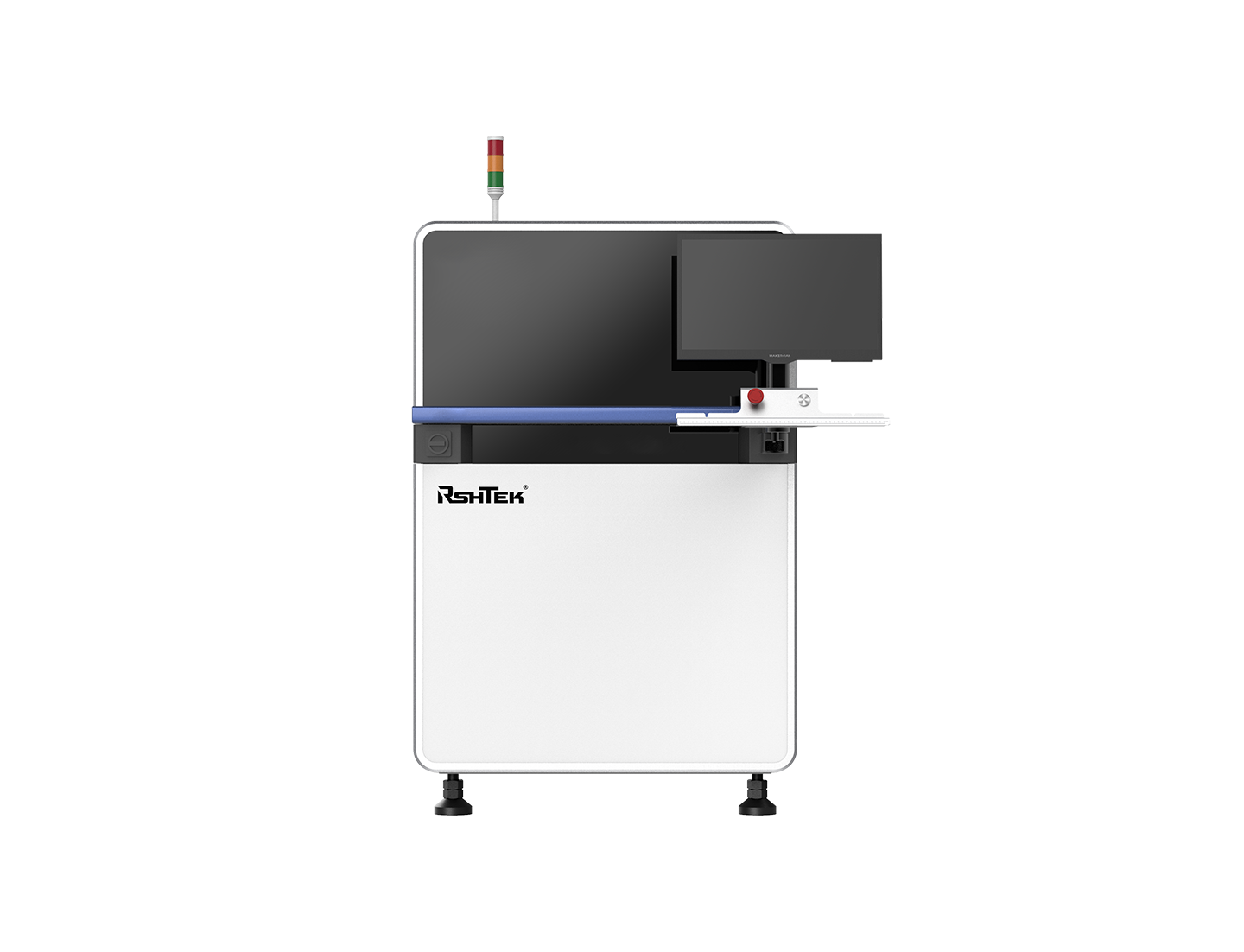

    点胶涂敷双面AOI设备

    节省人力,可替代终检前⽬检⼯位。
    提升品质,包装前有效卡控,拦截不良,避免流出。
    可保留包装前正反⾯板卡照⽚,实现数据可追溯。

    产品概览

    优势特点

    简易编程,易学易用。一键自动搜索已训练元器件及焊锡,快速编程,智能判定不良。
    强大检出能力。强泛化,强模糊特征识别能力特征,支持识别与PCB板同色的器件。
    检测速度快。上下镜头同步异时的拍照检测,路径规划,实时运算。
    适应多要求,多场景。支持贴片、焊锡、插件检测模式,支持远程编程、调试、管理。
    数据可追溯。测试数据实时保留,可导出详细数据报表。
    面向工业4.0。集中管控,多设备互联互通,一人多机,省人提效。

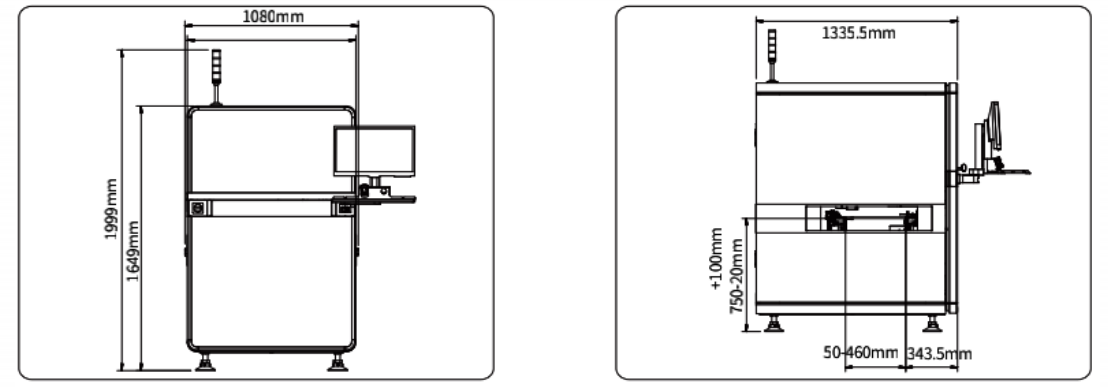

    外形尺寸



    技术优势
    简易编程
    智能判定,自动框选框选元器件及焊锡;离线编程,⽀持离线编程,可便捷修改、调试;
    在线编程,测试的同时可对版式⽂件同步编辑;快速换线,直接调⽤已有版式⽂件,⽆需重复调整;

    检出能力强
    基于大数据训练的模型,元器件的识别准确率⾼,检出能⼒及泛化强,能矫正元器件及焊锡,偏差引起的报警,降低误报。
    针对特征模糊情况,识别能力强。可有效检出不良,不受板面丝印、器件⽂字变化干扰。
    较强同⾊区分能里,无论是黑色板卡上的⿊⾊器件、⿊⾊器件上的⿊⾊特征、⽩⾊板卡上的⽩⾊排插及跳线、绿⾊板卡上的热敏电阻,均可有效识别漏、反。
    泛化能⼒强,能兼容器件偏差、电容歪斜、焊点形态变化、颜⾊存在细微差异、不规则排列器件等复杂情况,实现低误报率。

    检测速度快
    采用采用上下镜头同步异时的拍照检测模式,检测速度快的同时,有效避免光源干扰;
    同步移动,上下相机同时拍照检测,提高检测节拍;
    实时运算,拍摄下个FOV的同时运算上个FOV焊点;
    路径规划,⾃动规划路径,移动检测,节省拍照时间;
    自动调试,相机光源客软件一键校正,减少保养时间;

    检测模式多
    结合工厂生产模式的多样化,可设计多种检测模式,支持检测多机型生产、替代料等模式。
    支持拼板检测,支持混料检测,支持混板检测

    测试数据详细
    测试数据实时保留,可导出详细数据报表,有利于⼯艺改善和⽣产追溯
    相机⾃动读取条码(条形码,⼆维码);数据完整,包括整体统计数据,及每⼀⽚检测板卡的所有检测信息;
    ⽀持⼀键导出,便于回溯,数据可与MES系统实现有效对接;

    集中管理,远程服务
    ⽀持远程编程、调试、管理,节省换线时间,⽀持⼀对多复判。
    远程调控、集中管理,减少⼯作中断,提⾼⽣产效能;远程离线编程,编程的同时不影响检测;远程⽀持,快速响应维护;复判⼯作站,⼀对多复判;

    检测范围广
    AI⼯具训练模型,设备端可⾃主训练特殊器件,可⾃动识别,提⾼检测精度
    快速学习新器件及焊点;可通过训练,让设备认识器件及焊点不同形态;降低误报率;测试能⼒快速迭代、不断升级;

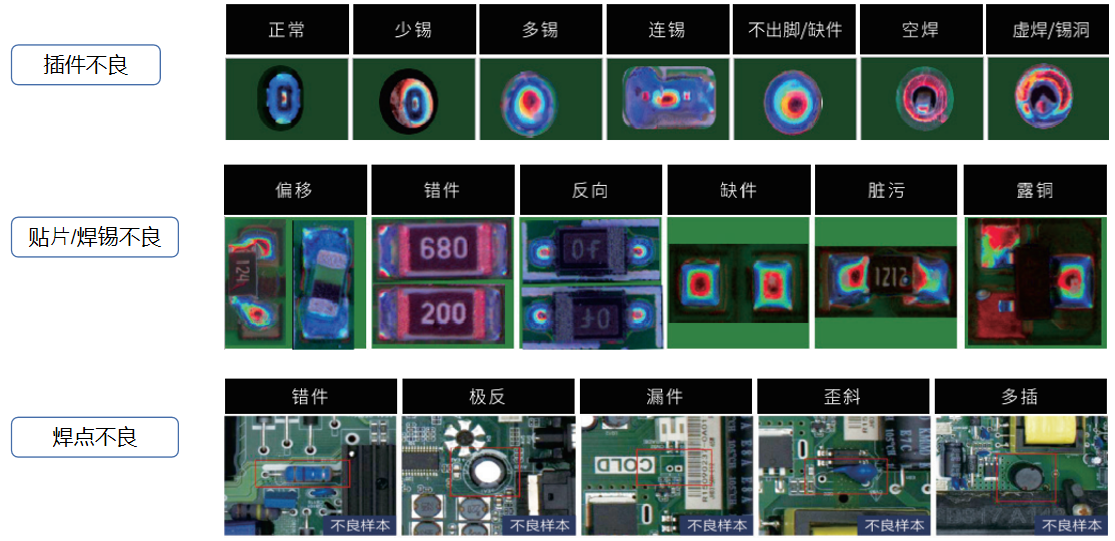

    可检查缺陷





    规格参数

    类别

    项目

    在线PCBA双面光学检测设备AIS501

    PCBA规格

    尺寸

    50x50mm~510*460mm

    厚度

    0.5mm-6mm

    元件高度

    顶面:50mm,底面:50mm

    工艺边

    3mm

    光学规格

    相机

    上相机:5MP彩色面阵高速工业相机

    上相机:5MP彩色面阵高速工业相机

    光源

    RGB+W四色积分光源

    FOV

    20um@45*37mm;15um@36*30mm

    分辨率

    20μm或15um

    检测相关

    元件检测

    手插元器件及贴片料的缺件、反转、偏移、破损、歪斜、多插、异物、污损等

    焊锡检测

    引脚跪脚、多锡、少锡、连锡、不出脚、空焊、虚焊/锡洞等

    其他功能

    一维/二维码识别/字符识别等

    混板测试

    混板生产,支持程序自动调用

    算法

    深度神经网络算法,图像对比,颜色对比,轮廓识别,偏移检测,模板匹配,OCR等

    速度

    0.23sec/FOV

    软件系统

    操作系统

    Ubuntu 18.04 LTD 64bit

    功能

    远程控制、远程协助、gerber文件导入、自定义模型训练

    通讯方式

    标准SMEMA接口

    数据输出

    自动生成统计分析SPC

    特色功能

    元件自动搜索、一键编程

    硬件规格

    工控主机

    CPU:intel i7

    显卡:Nvida独立GPU加速卡

    存储:64G DDR ,256G SSD+2T机械硬盘

    网络:1000M有线网卡

    显示器

    22寸 FHD显示器

    运动机构

    高精度丝杆+伺服电机

    轨道调宽

    手动/自动

    外观/电气

    机箱尺寸及重量

    1050x1505x1650mm

    电源及功率

    AC 220V, 额定功率 4000W

    气源

    >0.5Mpa

    工作环境

    温度:10~45℃,湿度: 30~85%RH
