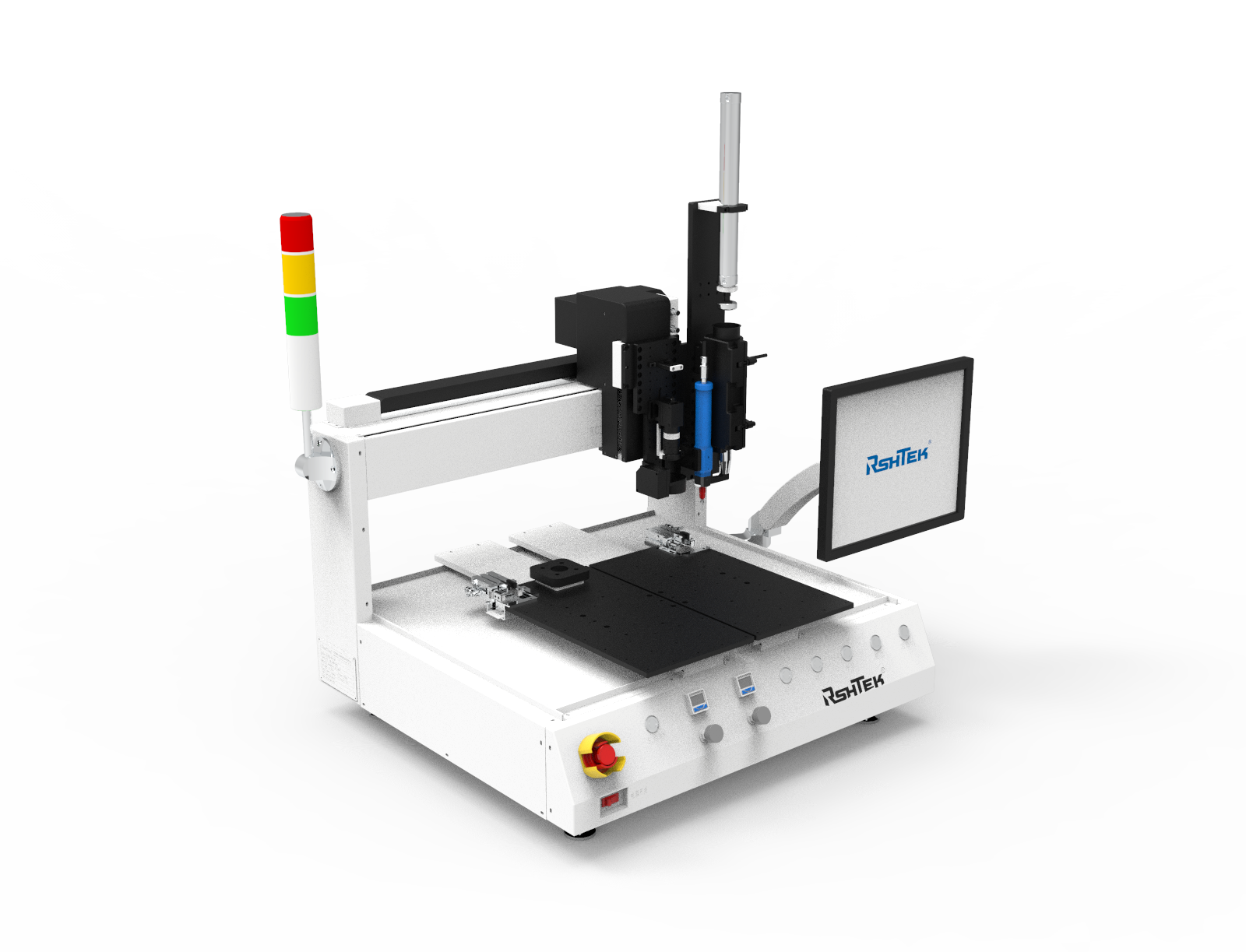

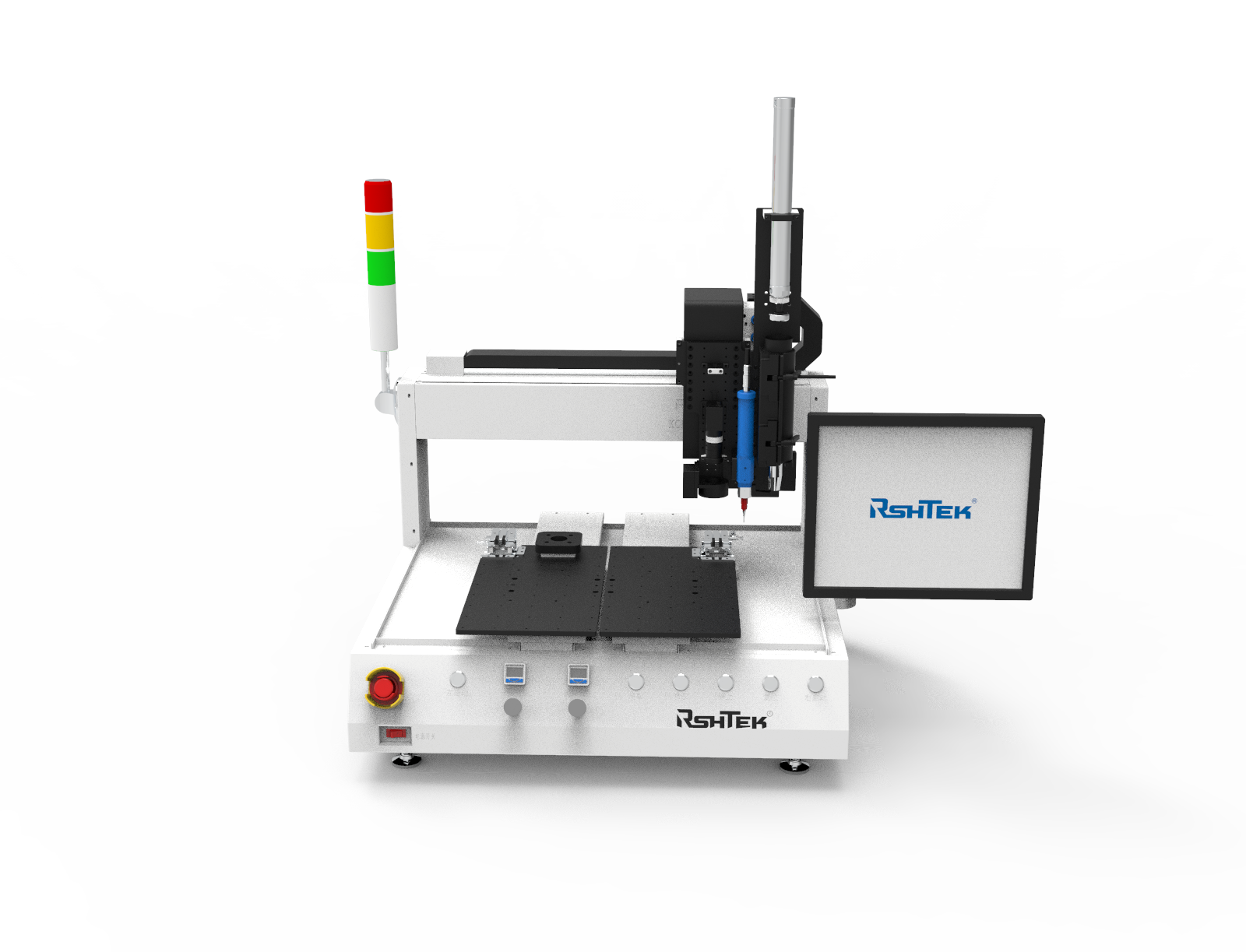

    DR-400Y双Y轴桌面点胶机

    睿斯合三轴桌面点胶机DR系列双工位桌面点胶机,提高生产效率,双Y轴同时工作,严选伺服电机、丝杆品质,保证了产品的精度和耐用性。控制系统全内置设计+悬臂式显示器,使得整机紧凑,更方便收纳。可搭配多款点胶阀,满足不同工艺生产的需求。适用于热熔胶粘接、底部填充胶、表面贴装等。

    产品概览

    核心优势

    双Y轴同时工作,提高生产效率;
    全触摸屏操作,支持CAD图形导入编程;
    视觉算法支持模板匹配,边沿检测,轮廓识别,形状捕捉;
    支持点、线、圆(弧)、椭圆、螺旋填充、矩形填充等
    配有激光高度探测器,保证了点胶高度的可靠性;
    采用视觉定位系统,保证了点胶位置的准确性;
    严选伺服电机、丝杆品质,保证了产品的精度和耐用性;
    控制系统全内置设计+悬臂式显示器,使得整机紧凑,更方便收纳;

    可搭配多款点胶阀,满足不同工艺生产的需求;


    应用领域

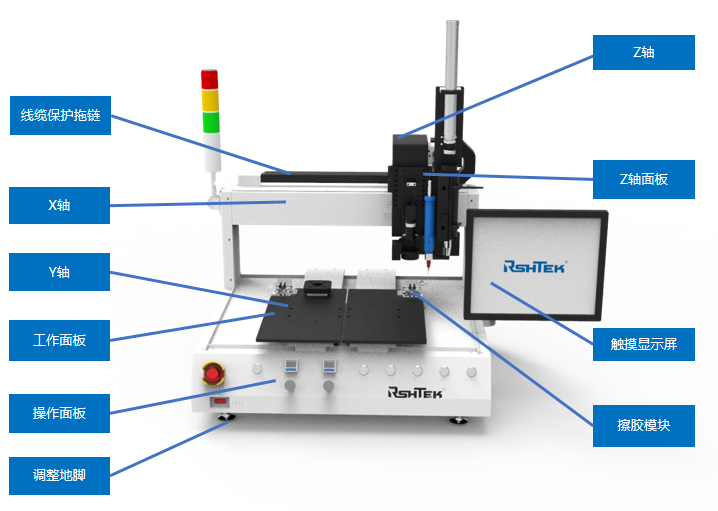

    设备结构



    规格参数

    规格

    基本参数

    外形尺寸 mm

    784*722*666(W*D*H)

    重量 Kg

    标准机:130

    工作范围mm

    Y1:200*400*100  Y2:200*400*100

    用电需求

    电压220V,50HZ,电流16A

    气压需求MPa

    最小气压0.6

    功耗W

    ≦800W

    Z轴负载 Kg

    6

    Y轴负载 Kg

    15

    存储容量(G)

    320G(固态硬盘)

    控制方式

    交流伺服+高精密模组

    轴数

    X、Y、Z

    驱动方式

    精密滚珠丝杆

    定位精度

    ±20um(X\Y\Z)

    重复精度

    ±10um(X\Y\Z)

    最大速度mm/s

    X:500; Y:500;Z:300

    视觉定位系统

    130万像素工业相机

    分辨率(mm/pixel)

    0.01x0.01(可调)

    最大加速度g

    0.8

    识别范围(mm)

    14x14(由所选镜头选择)

    计算机及软件

    Windows 系统开发下软件
