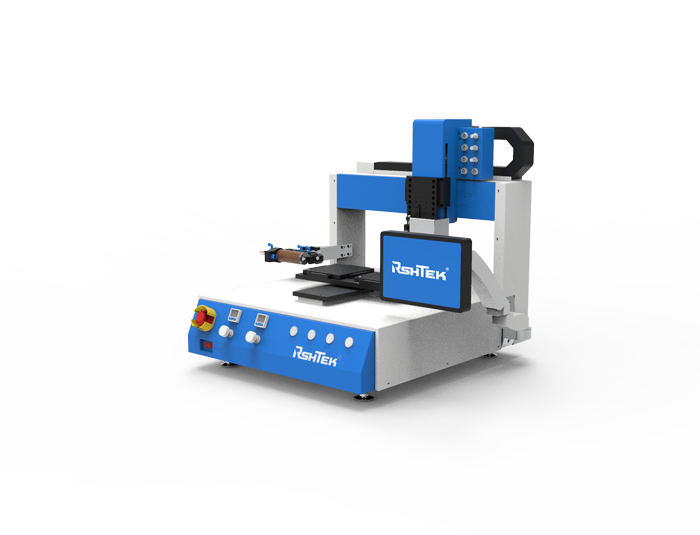

    DR-400D旋转平台桌面点胶设备

    DR-400D是睿斯合桌面机DR系列的升级版,旋转机构带动产品旋转,可实现对产品四边依次点胶。 睿斯合三轴桌面点胶机DR系列,严选伺服电机、丝杆品质,保证了产品的精度和耐用性。控制系统全内置设计+悬臂式显示器,使得整机紧凑,更方便收纳。可搭配多款点胶阀,满足不同工艺生产的需求。适用于热熔胶粘接、底部填充胶、表面贴装等。

    产品概览

    优势特点

    1. X-Y-Z轴的精度符合大部分点胶工艺需求;

    2. 视觉算法支持模板匹配、边沿检测、轮廓识别、形状捕捉;

    3. 支持点、直线、圆(弧)、椭 圆、螺旋填充、矩形填充等;

    4. 成熟稳定的运动平台, C++平台控制软件操作简便, 编程容易;

    5. 通讯功能可以与客户SFL系统 对接,实现即时通讯,根据客 户SFL系统指示完成选择性点 胶;

    6. 标配:单阀、真空清洁装置、 报警装置、视觉点胶软件、CCD视觉系统;


    产品旋转模块特点

    1、一体式旋转组件由CNC加工,保证了其平面度、垂直度、同心度及一致性;
    2、步进电机+减速机通过旋转组件实现胶阀旋转,解决传统胶阀旋转刚性及 精度不足的问题;
    3、产品由吸附治具定位后,柔性真空吸盘下沉吸附使产品固定至治具表面,保证 产品位置准确性;

    4、治具采用工程塑料制作,避免损伤产品;


    1.人工将产品放置到吸附治具表面,治具 定位产品,同时点击真空按钮,治具真空 吸附产品使其固定在治具上;
    2.人工点击启动按钮,设备Y轴运行至点胶 位进行点胶;旋转机构带动产品旋转,对产品四边依次点胶;

    3.点胶完成后,Y轴移动至原点位置,人工 点击真空按钮关闭真空,同时取下产品;


    规格参数

    规格

    基本参数

    外形尺寸 mm

    634*722*766(W*D*H)

    重量 Kg

    标准机:105

    工作范围mm

    400*400*100

    用电需求

    电压220V,50HZ,电流16A

    气压需求MPa

    最小气压0.6

    功耗W

    ≦1000W

    Z轴负载 Kg

    6

    Y轴负载 Kg

    15

    存储容量(G)

    320G(固态硬盘)

    控制方式

    交流伺服+高精密模组

    轴数

    X、Y、Z

    驱动方式

    精密滚珠丝杆

    定位精度

    ±20um(X\Y\Z)

    重复精度

    ±10um(X\Y\Z)

    最大速度mm/s

    X:500; Y:500;Z:300

    视觉定位系统

    130万像素工业相机

    分辨率(mm/pixel)

    0.01x0.01(可调)

    最大加速度g

    0.8

    识别范围(mm)

    14x14(由所选镜头选择)

    计算机及软件

    Windows 系统开发下软件

    资料下载

    • 设备彩页
    • 技术规格书
    • 调试视频
