    汽车电子行业点胶系统_全自动视觉点胶机QH1800

    睿斯合QH1800全自动点胶机针对汽车电子行业,设计研发出的新款全自动视觉点胶机,可在同一产品上,一次进料,同时完成两种不同的点胶工艺,极大的提高工作效率,双X,双Y,双Z轴,有效行程X轴1200mm,Y轴520mm,Z轴50mm,可根据需求搭载不同的功能模块。

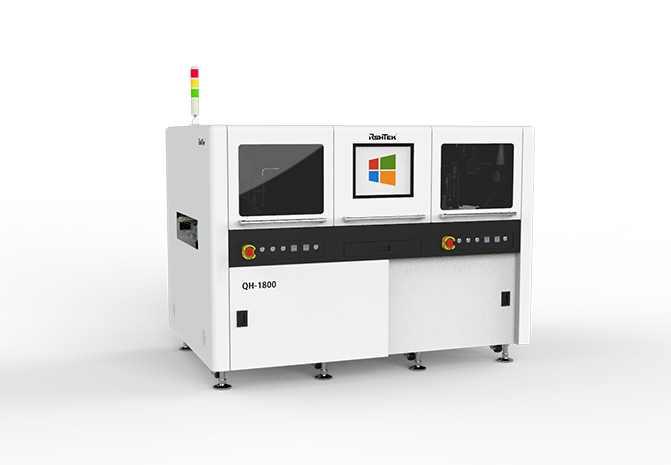

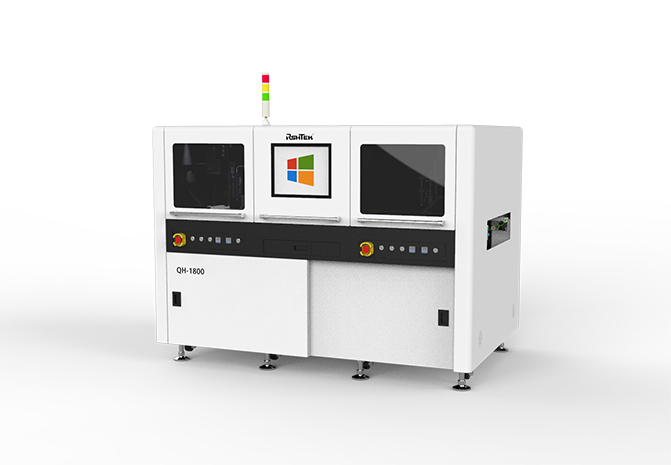

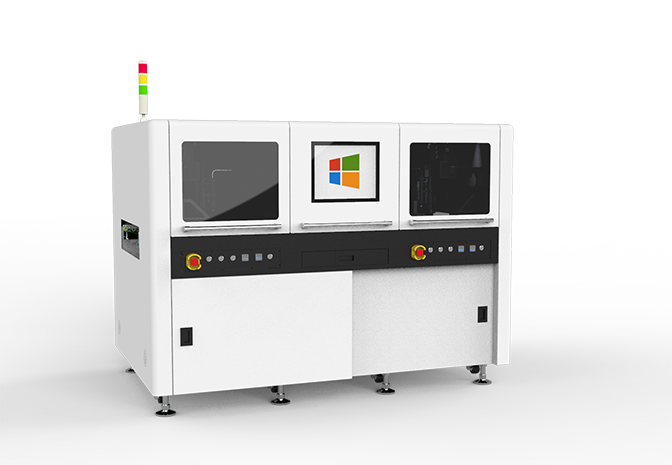

    产品概览
    产品优势
    高精高速点胶设备,可同时完成两种不同的点胶工艺;
    大尺寸双X、Y、Z轴,高效全自动点胶;
    视觉算法支持模板匹配、边沿检测、轮廓识别、形状捕捉;
    支持点、直线、圆(弧)、椭圆、螺旋填充、矩形填充等;
    成熟稳定的高速运动平台,C++平台控制软件操作简便,编程容易;
    通讯功能可以与客户SFL系统对接,实现即时通讯,根据客户SFL系统指示完成选择性点胶;

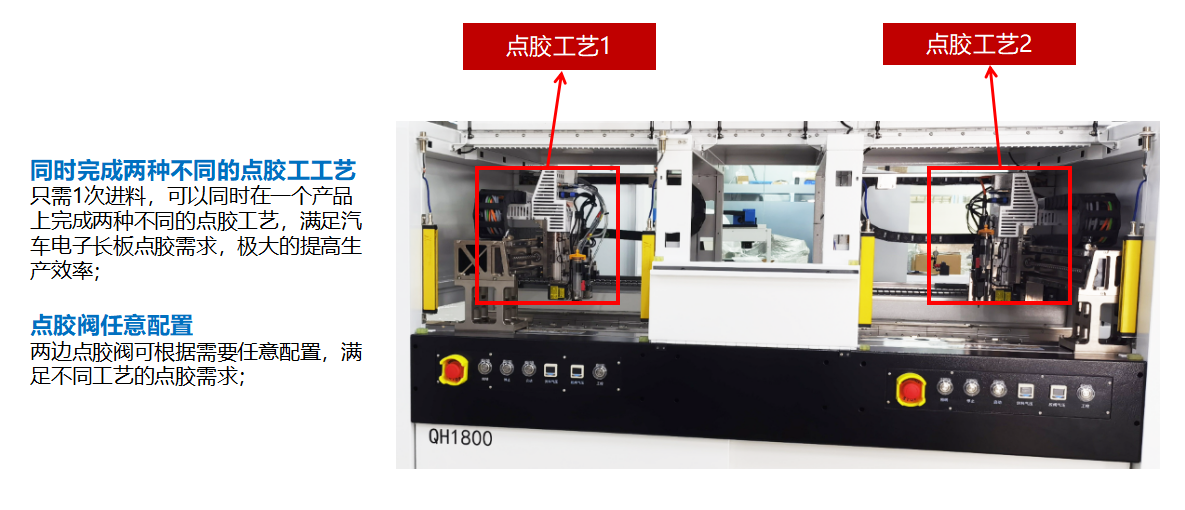

    产品特色
    同时完成两种不同的点胶工艺,胶阀可以按需灵活配置,满足需在一个产品上的完成多种点胶工艺的生产需求,极大的提高生产效率;

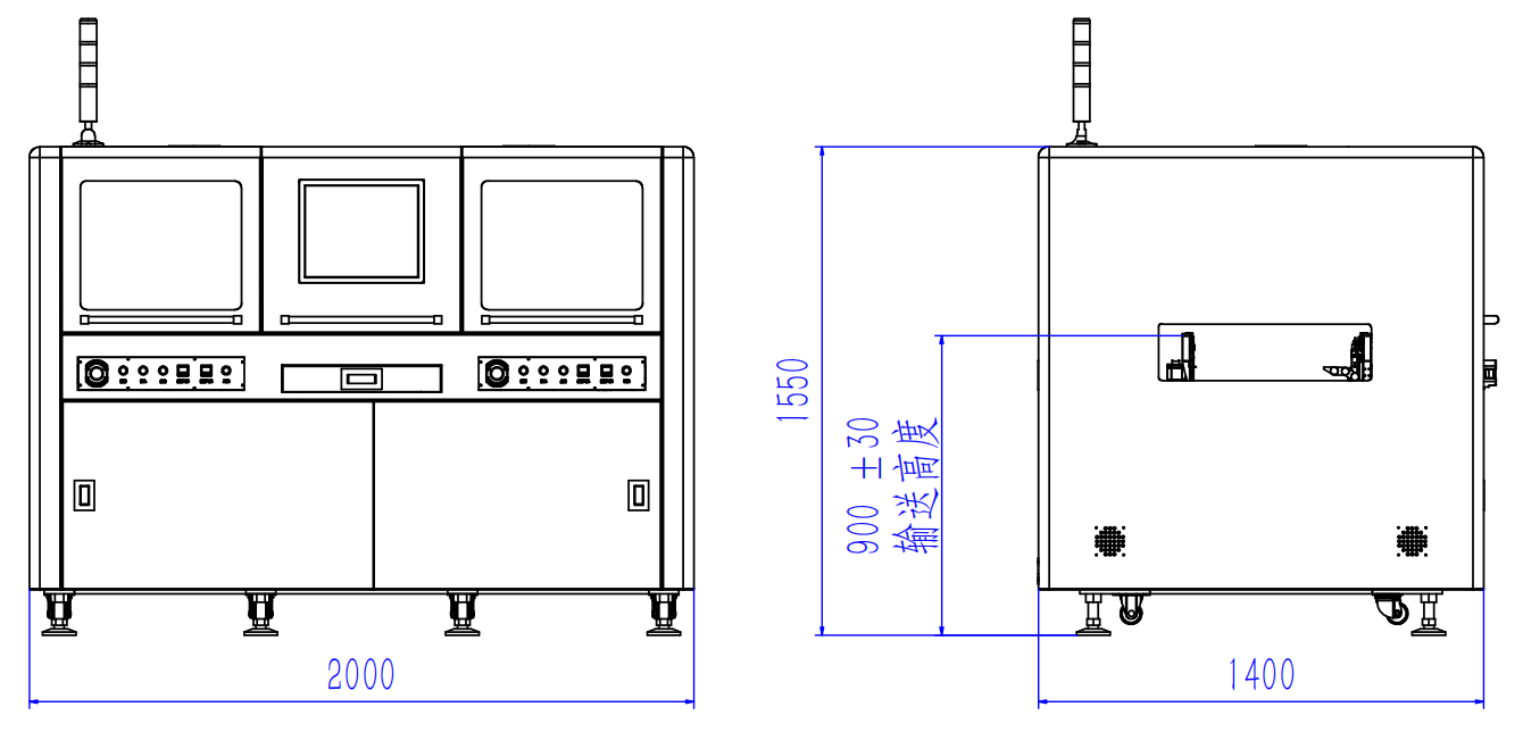

    产品尺寸图
    QH-1800点胶机尺寸图

    规格参数

    QH-1800

    基本参数

    外形尺寸 mm

    2000×1400×1550(W*D*H)

    有效行程 mm

    X1200*Y520*Z50(双XYZ/单轨)

    轨道高度mm

    900±30

    轨道承重(含载具)Kg

    5

    最大基板厚度 mm

    5.5

    轴数

    X1、Y1、Z1、X2、Y2、Z2

    驱动方式

    X1/Y1/Z1/X2/Y2/Z2轴采用伺服马达+精密滚珠丝杆

    定位精度

    20um(X1\Y1/X2/Y2);20um(Z1/Z2)

    重复精度

    ±10um(X1\Y1/X2/Y2);±10um(Z1/Z2)

    最大速度mm/s

    1000(X1\Y1/X2/Y2);300(Z1/Z2)

    最大加速度

    0.8g(X1\Y1/X2/Y2);0.3g(Z1/Z2)

    视觉定位系统

    工业CCD

    用电需求

    电压220V,50HZ,电流16A

    气压需求MPa

    最小气压0.6

    设备功耗W

    ≦5000

    重量 kg

    标准机:1500

    计算机及软件

    Windows 系统开发下软件

    资料下载

    • 设备彩页
    • 技术规格书
    • 调试视频
