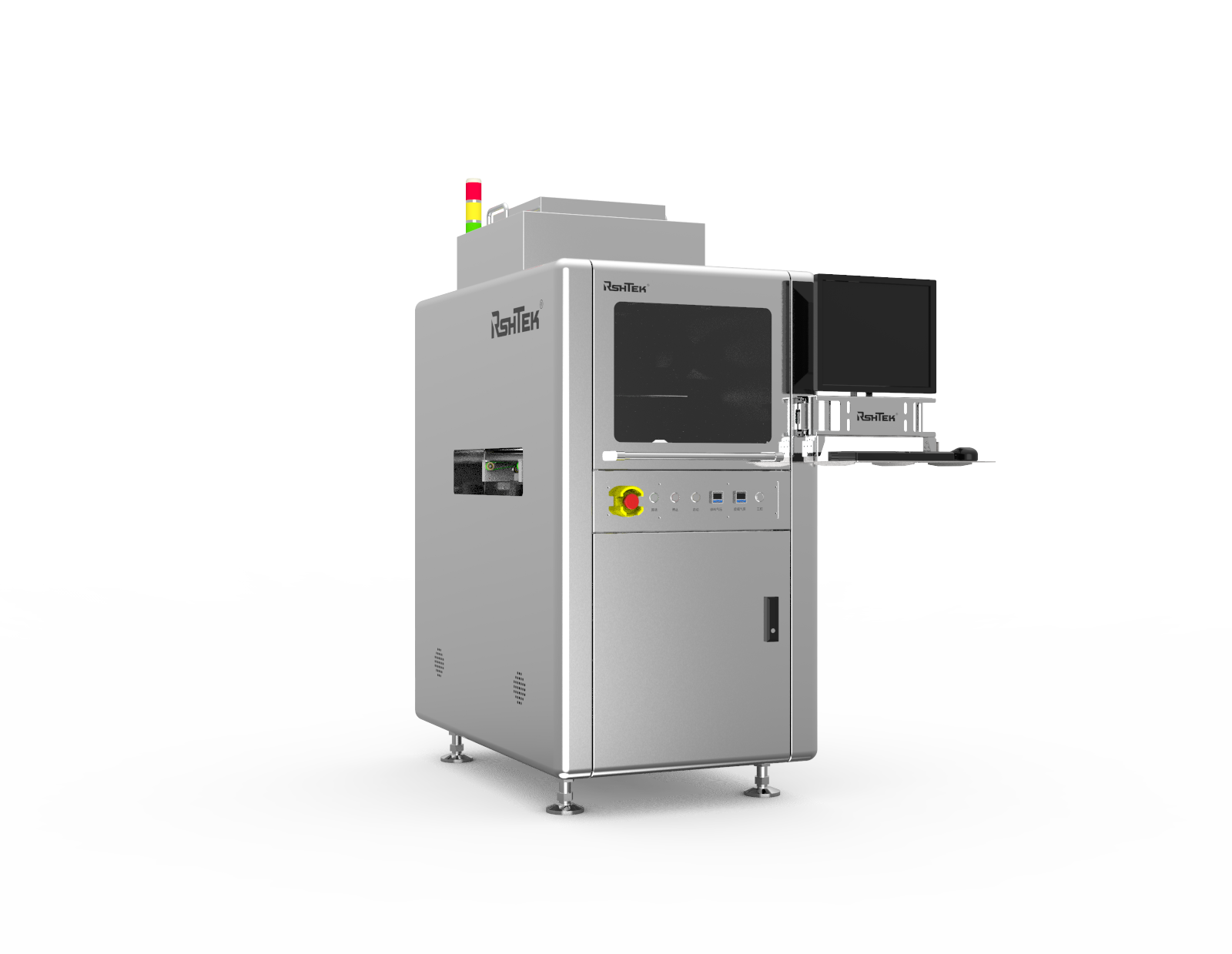

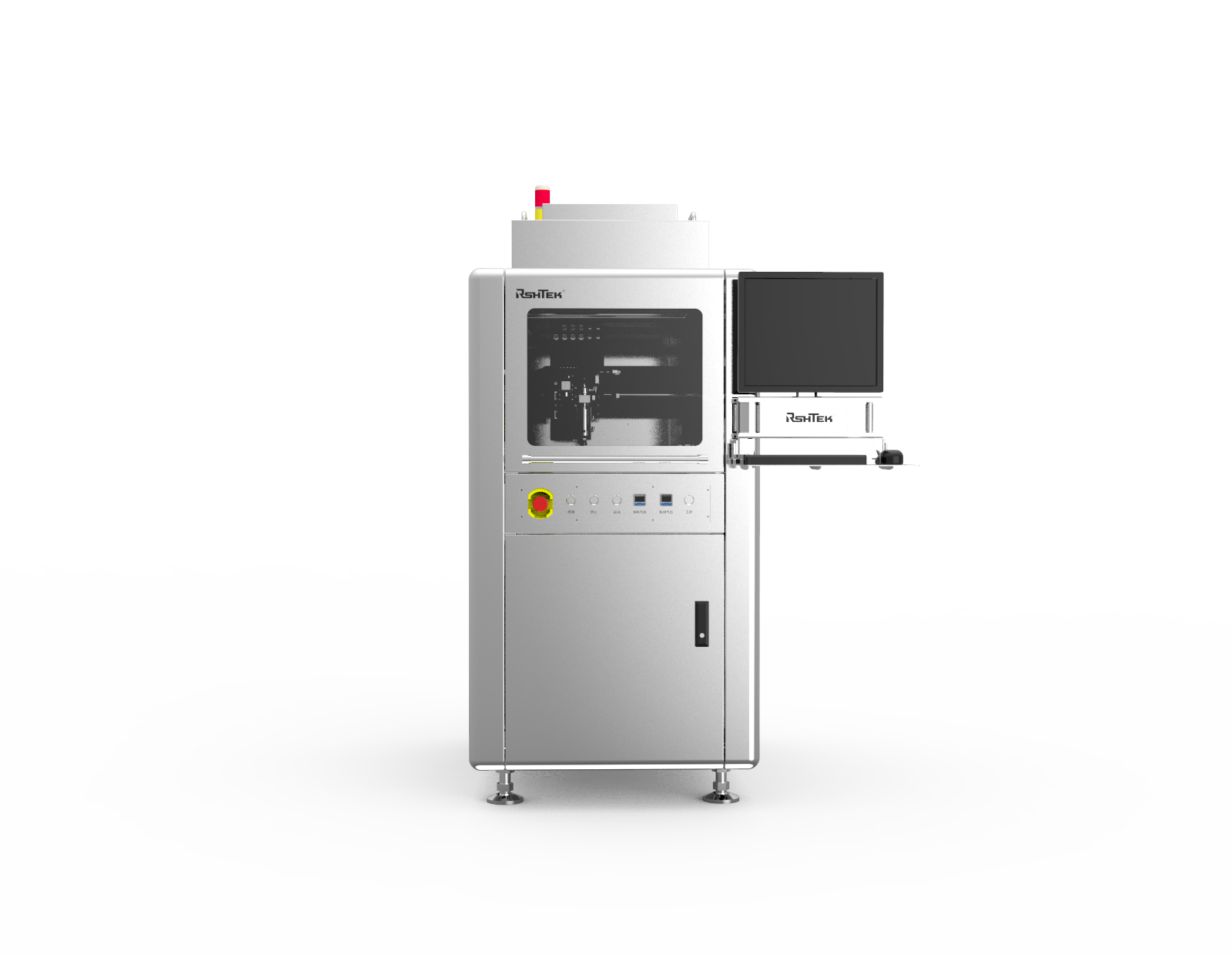

    RS-77J洁净环境型点胶机

    睿斯合RS-77J洁净环境型高速点胶设备,依据百级无尘标准设计,专用于环保车间。RS系列在线全自动型点胶设备,满足多种高要求的生产条件,可根据产品生产需求,搭载不同的功能模块,应用更广的点胶工艺。

    产品概览

    核心优势

    高性价比:龙门式支架设计,结构稳定;元器件的使用,减小故障发生率,降低使用成本,不易损坏,减少购置成本。
    灵活性:RS系列全自动点胶设备能够处理多种不同基板尺寸的产品;双轨、双阀、四向倾斜、底部加热等多种功能模块灵活配置;
    通用的平台可适用多种点胶工艺及胶水,可快速更换机种。

    提高生产效率:胶量控制,视觉算法,提高了点胶作业良率,实现自动点胶。


    选配功能

    四方位倾斜 | 双方位倾斜 | 双轨运输装置 | 加热装置 | 称重装置 | 激光测高

    工业条码扫描仪 | 预固化装置 | 双阀同步装置 | 双阀异步装置 | 自动化清胶装置

    规格参数

    RS-77J

    基本参数

    外形尺寸 mm

    770×1220×1863(W*D*H)

    重量 kg

    标准机:650

    用电需求

    电压220V,50HZ,电流16A

    气压需求MPa

    最小气压0.6

    设备功耗W

    ≦2500

    有效行程 mm

    X410*Y475(单阀单轨);X410*Y400(单阀双轨)
    X350*Y475(双阀单轨);X350*Y400(双阀双轨)

    轨道高度mm

    920±30

    轨道承重(含载具)Kg

    4.5

    最大基板厚度 mm

    5.5

    轴数

    X、Y、Z

    驱动方式

    X/Y/Z轴采用伺服马达+精密滚珠丝杆

    定位精度

    ±15um(X\Y);±15um(Z)

    重复精度

    ±10um(X\Y);±10um(Z)

    最大速度mm/s

    1000(X/Y);300(Z)

    最大加速度

    1g(X/Y);0.3g(Z)

    视觉定位系统

    工业CCD

    计算机及软件

    Windows 系统开发下软件
